Menara Pipa Transmisi Daya 220kV

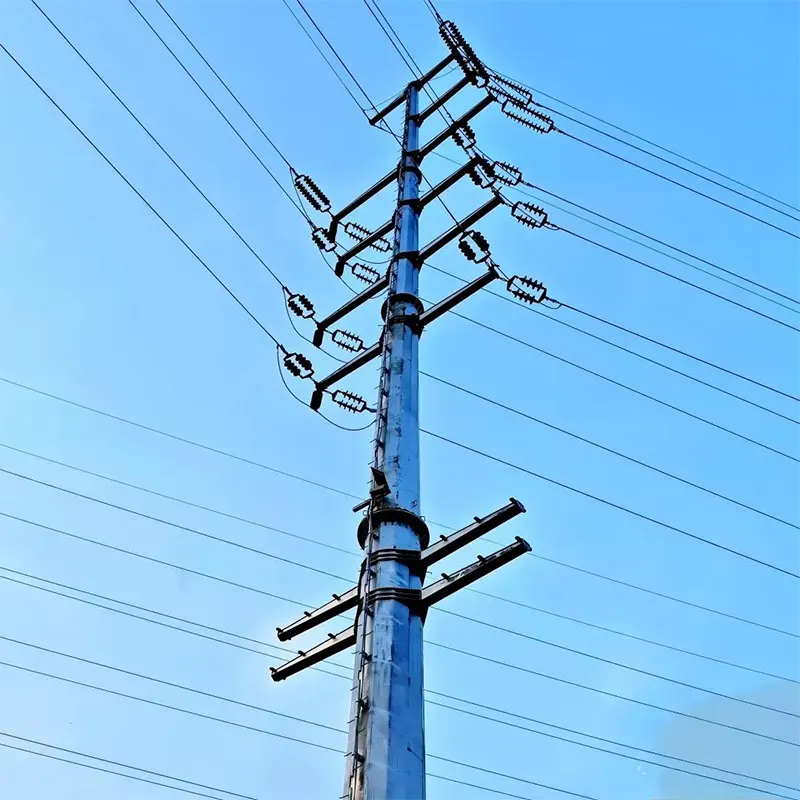

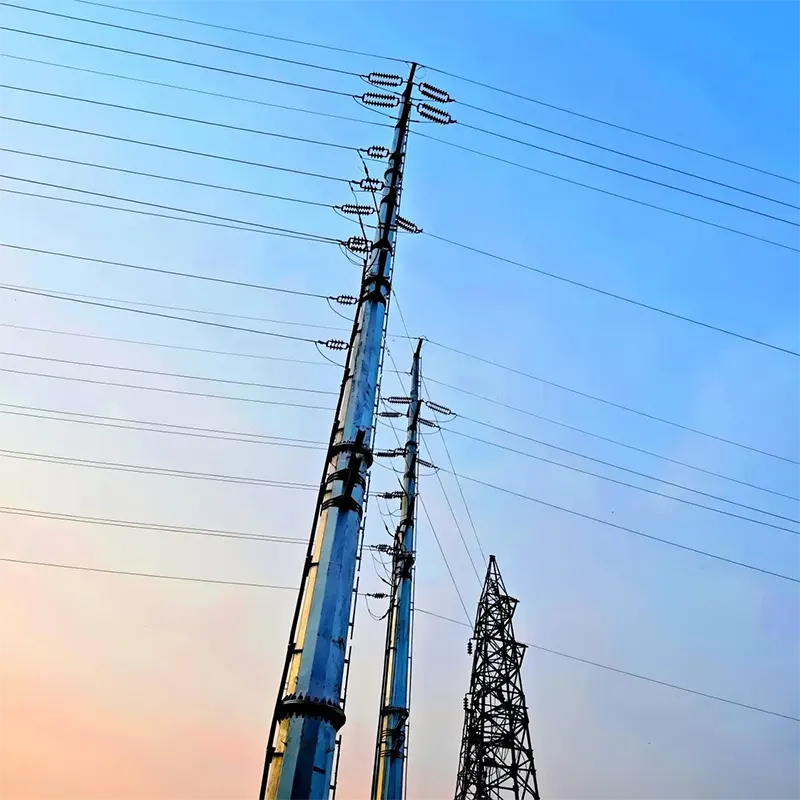

Menara pipa transmisi daya 220kV menggantikan kisi terbuka anggota baja sudut dengan poros baja poligonal berongga dan meruncing — biasanya bersisi 12 atau 16, dibentuk dengan menekuk pelat baja menjadi kerucut dan mengelas lapisan memanjang. Hasilnya adalah struktur yang jauh lebih ramping dan lebih ringan secara visual dibandingkan menara kisi dengan kapasitas yang sama.

Mengapa itu penting? Karena tanah merupakan komponen termahal dari setiap saluran transmisi. Menara pipa transmisi listrik 220kV membutuhkan alas persegi berukuran 6–9 meter; menara pipa dengan tegangan yang sama membutuhkan pondasi yang sedikit lebih besar dari poros itu sendiri. Ketika jalan raya sempit, harga lahan mahal, atau masyarakat merasa keberatan dengan “tiang listrik” – menara pipa adalah desain yang membuat proyek tetap berjalan.

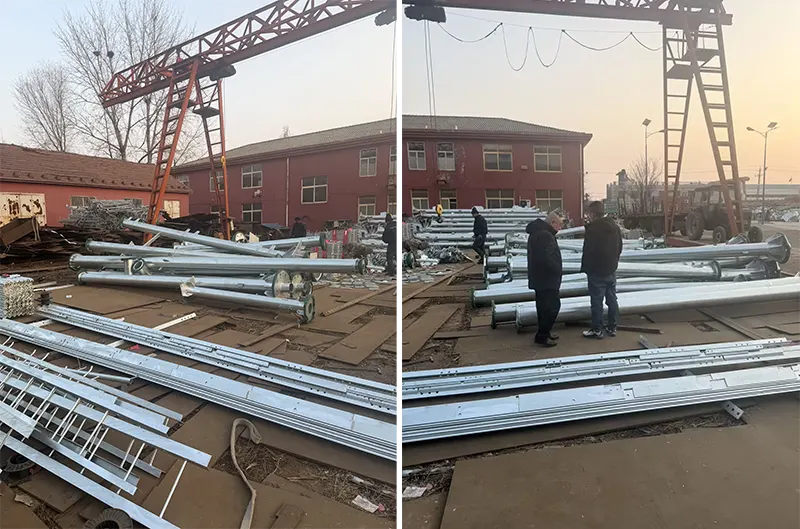

Struktur dan Material Menara Pipa Transmisi

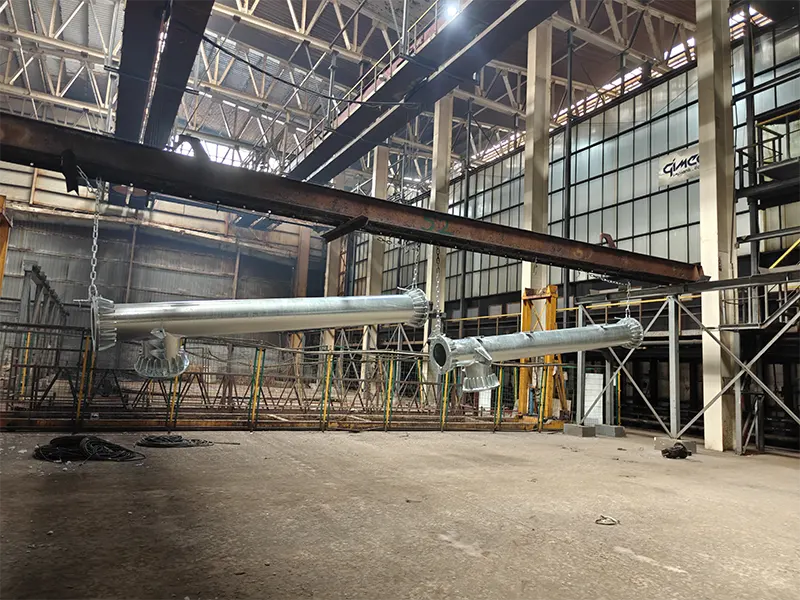

Poros dibuat dari pelat baja canai panas (Q345 / Q355) yang ditekuk menjadi poligon runcing dan dilas dengan las busur terendam di sepanjang jahitannya. Bagian-bagian tersebut disambung dengan selongsong sambungan slip atau sambungan flensa, dan lengan silang dibaut ke poros di bagian atas.

Pelat poros: Q345 / Q355, ketebalan 6–30 mm tergantung tinggi dan beban

Sambungan bagian: sambungan slip internal (selongsong) atau cincin flensa yang dibaut

Lengan silang: konfigurasi sirkuit kisi atau tubular, tunggal atau ganda

Basis: pelat dasar yang dibaut pada baut jangkar, atau poros yang tertanam langsung

Selesai: hot-dip galvanis sesuai ISO 1461, minimum 85 µm

Tinggi: standar 25m – 60m; desain yang lebih tinggi tersedia berdasarkan permintaan

Keuntungan utama menara pipa adalah kekakuan torsionalnya. Sebuah menara kisi menolak puntiran melalui jaringan penahannya; poros poligonal tertutup menahan torsi secara inheren — itulah sebabnya menara pipa menangani pembebanan konduktor yang tidak seimbang dan putaran sudut yang berat dengan sangat baik.

Fitur & Manfaat Utama

Jejak Tanah Terpotong hingga 70%

Menara pipa transmisi listrik 220kV membutuhkan sekitar sepertiga luas pondasi menara kisi yang setara. Pada jalur sepanjang 50 km, perbedaan tersebut dapat menghemat ribuan meter persegi lahan yang diberi kompensasi – seringkali merupakan perbedaan antara persetujuan proyek dan kebuntuan.

Profil Ramah Lingkungan

Poros ramping secara visual terbaca sebagai "tiang" dan bukan "tiang". Masyarakat dan otoritas perencanaan jauh lebih siap menerima menara pipa di sepanjang jalan, di pinggiran kota, dan di dekat kawasan pemukiman. Beberapa proyek perkotaan kami disetujui justru karena spesifikasi jalurnya memerlukan menara pipa.

Kekuatan Torsi Unggul

Bagian poligonal tertutup memberikan poros ketahanan yang tinggi terhadap beban puntir. Hal ini membuat menara pipa ideal untuk posisi sudut dan terminal di mana tegangan konduktor yang tidak seimbang akan membebani struktur kisi.

Ereksi Lebih Cepat, Pekerjaan di Lokasi Lebih Sedikit

Lebih sedikit anggota berarti perakitan lebih cepat: menara pipa transmisi daya 220kV sirkuit ganda dapat didirikan oleh kru kecil dengan satu derek dalam 1–2 hari, dibandingkan 3–5 hari untuk menara kisi. Lebih sedikit tenaga kerja di lokasi, lebih sedikit cranage, lebih sedikit paparan cuaca.

Desain Bersih dan Perawatan Rendah

Tidak adanya jaringan penyangga berarti tidak ada tempat bagi burung untuk bersarang, lebih sedikit bahaya pendakian, dan lebih mudahnya pemeliharaan di masa depan. Permukaan poros galvanis halus dan dapat mengalir sendiri, membuang air dan kotoran secara efisien.

Spesifikasi Produk

Aplikasi Khas

Sebagai produsen dan pemasok menara pipa transmisi listrik 220kV, MTtower memasok menara ini dalam jumlah besar dengan harga langsung dari pabrik untuk:

Jalur 220kV melalui lahan pertanian di mana kompensasi tapak merupakan biaya yang besar

Koridor perkotaan dan pinggiran kota dengan hak jalan terbatas

Rute yang berdekatan dengan jalan raya dan kereta api yang mengutamakan estetika

Struktur masuk dan keluar gardu induk (menara pipa terminal)

Jalur pengumpulan dan ekspor 220kV di ladang angin dan pembangkit listrik PV

Meningkatkan koridor 110kV yang ada menjadi 220kV tanpa memperluas jalur lalu lintas

Pertanyaan Umum

T: Kapan menara pipa lebih masuk akal dibandingkan menara kisi?

J: Ketika kompensasi lahan mahal, hak jalan sempit, atau estetika menjadi masalah – kawasan perkotaan, lahan pertanian, jalan raya, dan gardu induk. Jika harga tanah murah dan jalur melintasi daerah terbuka, menara kisi biasanya lebih ekonomis. Kami dapat menentukan biaya kedua opsi untuk rute Anda.

T: Bagaimana menara pipa transmisi listrik 220kV didirikan?

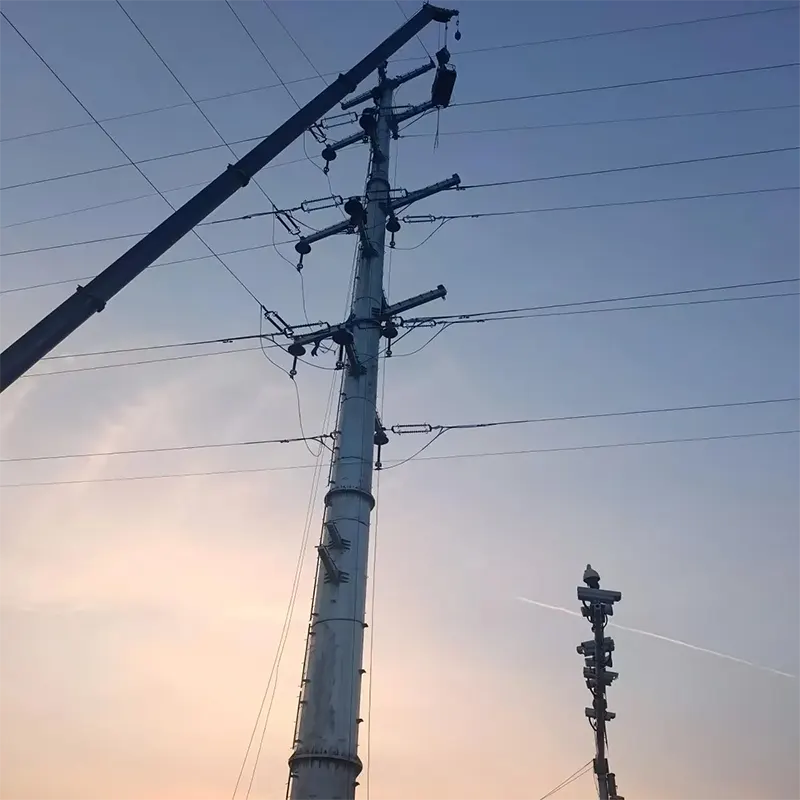

A: Bagian diangkat dengan derek dan disambung dengan sambungan slip atau sambungan flensa, bagian bawah terlebih dahulu. Lengan silang sudah dirakit sebelumnya di tanah dan diangkat sebagai satu kesatuan. Menara pipa dua sirkuit biasanya didirikan dalam 1–2 hari dengan derek seberat 30–60 ton.

T: Apakah menara pipa dapat menangani posisi sudut dan terminal?

J: Ya — kekakuan torsinya membuatnya sangat baik pada posisi sudut dan terminal. Banyak proyek menggunakan menara pipa untuk keseluruhan jalur, termasuk sudut; untuk sudut yang sangat berat, kami perkuat ketebalan dinding poros.

T: Berapa ketebalan lapisan seng?

J: Standar minimum 85 µm per ISO 1461. Untuk lingkungan pesisir atau industri, kami merekomendasikan 110–120 µm — tersedia berdasarkan permintaan dengan sedikit kenaikan biaya.

T: Berapa waktu tunggu dan MOQ?

A: MOQ untuk menara pipa yang disesuaikan: 1 set. Pengiriman untuk 30 set: sekitar 20 hari kerja setelah deposit. Pembayaran: deposit T/T 30%, saldo sebelum pengiriman.
