Menara Saluran Transmisi Tegangan Tinggi 400kV

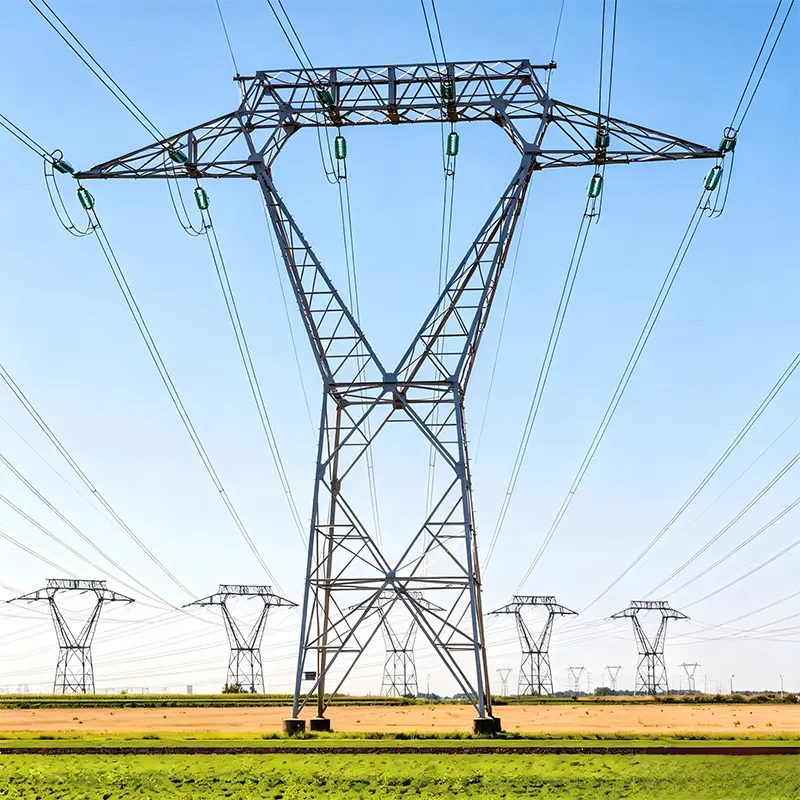

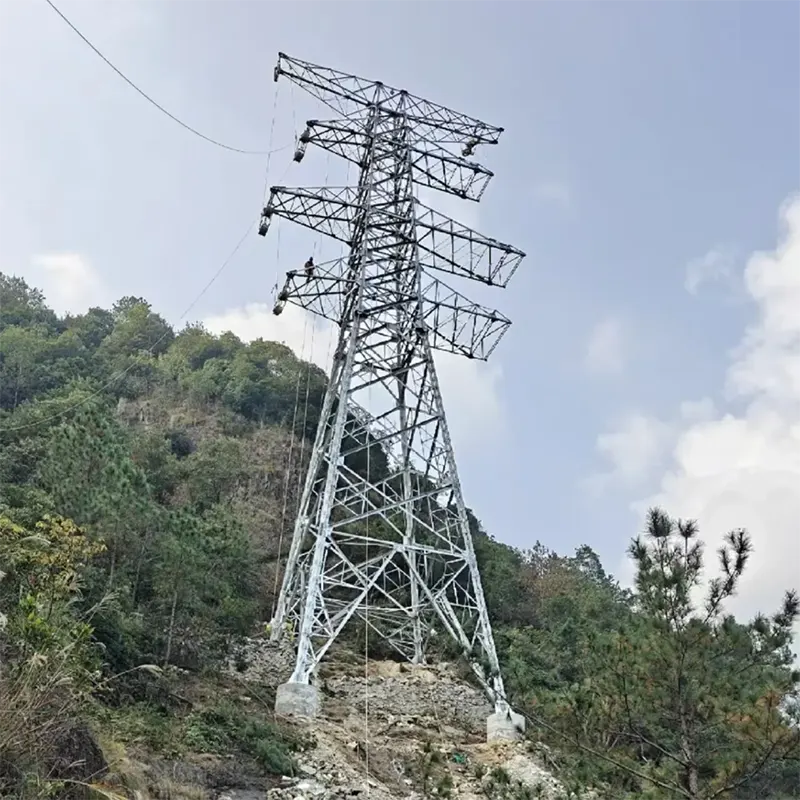

Menara saluran transmisi tegangan tinggi 400kV adalah struktur kisi baja yang menopang konduktor tegangan tinggi, kabel arde, dan isolator pada ketinggian yang aman di atas tanah. "400kV" mengacu pada tegangan saluran yang dibawanya — salah satu kelas tegangan tertinggi yang digunakan untuk transfer daya antar negara bagian dan internasional. Pada tingkat tegangan ini, setiap menara dalam satu saluran harus mampu menahan ratusan ton berat konduktor dan menahan tegangan yang sangat besar selama pembebanan angin dan es.

Spesifikasi Produk

Fitur dan Manfaat Utama

Direkayasa untuk Pemuatan Ekstrim

Menara 400kV kami dianalisis secara struktural dengan perangkat lunak elemen hingga terhadap kasus beban gabungan terburuk: kecepatan angin 40 m/s pada konduktor bermuatan es, ketidakseimbangan tegangan kawat putus, dan penurunan yang disebabkan oleh suhu. Faktor keamanan sesuai IEC 60652 / GB 50545. Jika perhitungan mengatakan menara berdiri, maka menara tersebut berdiri.

Baja Kekuatan Tinggi, Tonase Lebih Rendah

Baja berkekuatan tinggi Q420 di bagian kaki dapat mengurangi bobot menara sebesar 15–25% dibandingkan dengan desain Q235 konvensional. Tonase yang lebih rendah berarti biaya pengangkutan yang lebih rendah, pondasi yang lebih kecil, dan pemasangan yang lebih cepat — penghematan yang dihasilkan pada 500 menara.

Hot-Dip Galvanis untuk Layanan 50+ Tahun

Setiap komponen digalvanis hot-dip sesuai ISO 1461 dengan lapisan seng minimal 85 µm. Dalam lingkungan atmosfer normal, diperkirakan 50+ tahun sebelum pemeliharaan pertama. Untuk zona korosif pesisir atau industri, kami menawarkan pelapisan yang lebih tebal (hingga 120 µm) atau sistem pelapisan dupleks.

Koneksi yang Dapat Dipertukarkan dan Terbukti di Lapangan

Anggota kaki dan penyangga dibuat dengan lubang baut dengan pola presisi, sehingga menara identik dari batch produksi berbeda dirakit secara bergantian. Kru konstruksi melaporkan bahwa menara-menara kami menyatu seperti sebuah perabot yang dibuat dengan baik — tidak perlu digerinda, tidak perlu dilakukan reaming, tidak perlu dipasang palu di lokasi.

Paket Dokumentasi Lengkap

Setiap menara saluran transmisi tegangan tinggi 400kV dikirimkan dengan gambar fabrikasi bersertifikat, sertifikat uji material, laporan ketebalan galvanisasi, dan ringkasan perhitungan struktural. Konsultan dan tim inspeksi Anda mendapatkan semua yang mereka perlukan untuk penerimaan lokasi.

Aplikasi Khas

Sebagai produsen dan pemasok menara saluran transmisi tegangan tinggi 400kV, MTtower membuat menara untuk utilitas, kontraktor EPC, dan pengembang energi terbarukan — dipasok dalam jumlah besar dengan harga langsung dari pabrik untuk:

Jalur transmisi tulang punggung 400kV antarnegara bagian dan antarwilayah

Evakuasi listrik dari pembangkit listrik tenaga panas, hidro, dan nuklir besar

Koridor koneksi jaringan pembangkit listrik tenaga angin dan surya (jalur kolektor 400kV)

Interkonektor listrik lintas batas dan jalur ekspor

Penggantian dan peningkatan koridor 220kV/330kV yang sudah tua menjadi kelas 400kV

Bagian penyeberangan sungai dan pegunungan membutuhkan menara tinggi dan berat

Proses Produksi

Setiap menara saluran transmisi tegangan tinggi 400kV dimulai dengan desain detail: kami mengubah garis besar menara menjadi gambar fabrikasi anggota demi anggota menggunakan perangkat lunak menara 3D, menghasilkan daftar pemotongan, templat lubang, dan gambar perakitan yang diikuti oleh bengkel hingga milimeter.

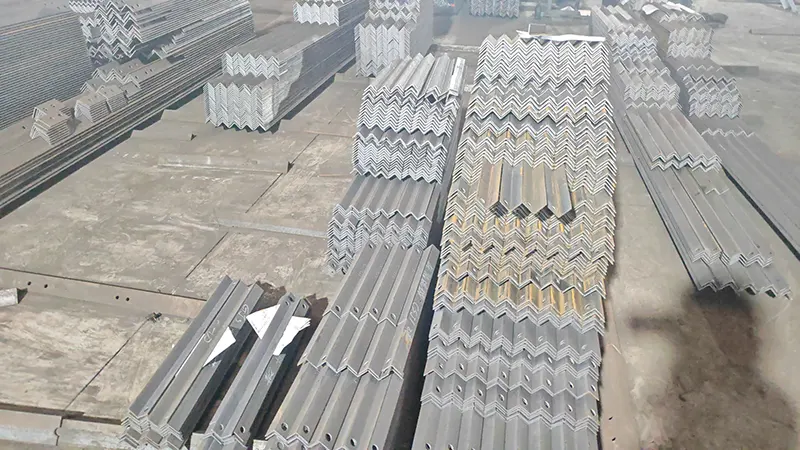

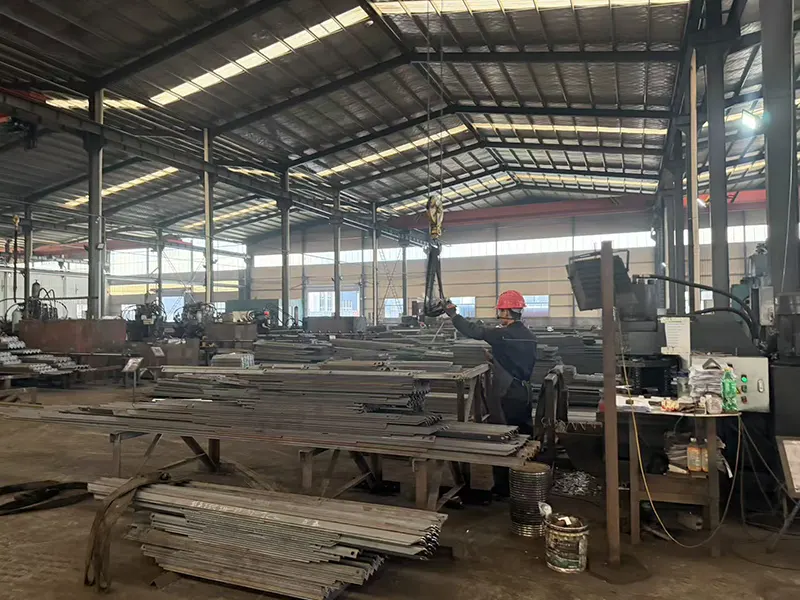

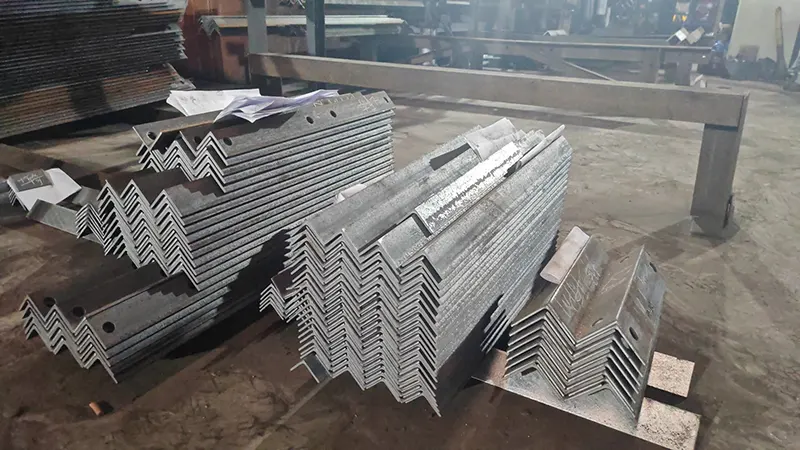

Fabrikasi: baja sudut diluruskan, CNC dipotong memanjang, dan dilubangi atau dibor dengan templat presisi. Setiap anggota ditandai dengan label unik yang sesuai dengan gambar, sehingga baja tiba di lokasi sudah "diberi label" sesuai posisinya.

Sebelum menggembleng, perakitan percobaan penuh dilakukan untuk setidaknya satu menara dari setiap jenis. Di sinilah kami memverifikasi keselarasan lubang, kesesuaian anggota, dan geometri keseluruhan — sebuah langkah yang dilewati banyak produsen, dan itulah alasan pemasangan di lapangan kami begitu mulus.

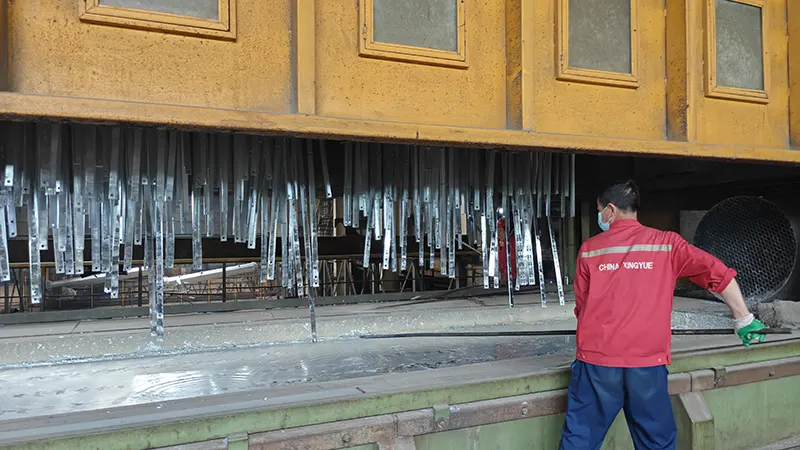

Galvanisasi: komponen dihilangkan lemaknya, direndam dalam asam klorida, difluks, dan direndam dalam seng cair pada suhu ~450°C. Ketebalan lapisan seng diverifikasi dengan alat pengukur magnet pada setiap batch. Pemeriksaan akhir meliputi dimensi, cakupan seng, dan kesesuaian baut.

Mengapa Memilih Maotong?

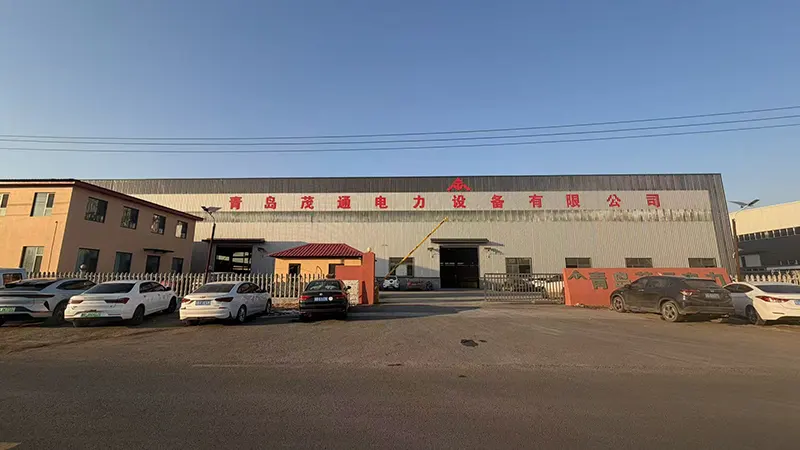

Qingdao Maotong Power Equipment Co., Ltd. memegang Lisensi Produksi Produk Industri Nasional termasuk lisensi produksi menara saluran transmisi 220kV dan sertifikat mutu menara pipa baja 500kV. Kami bukan perakit bengkel kerja — kami adalah produsen berlisensi produk menara tegangan tinggi.

Dari 205 karyawan kami yang terdaftar, 85 di antaranya adalah profesional teknis, termasuk insinyur senior dan menengah yang menangani desain struktural, detailing, dan QC. Berikan kami rute jalur dan kami akan merancang menara yang cocok.

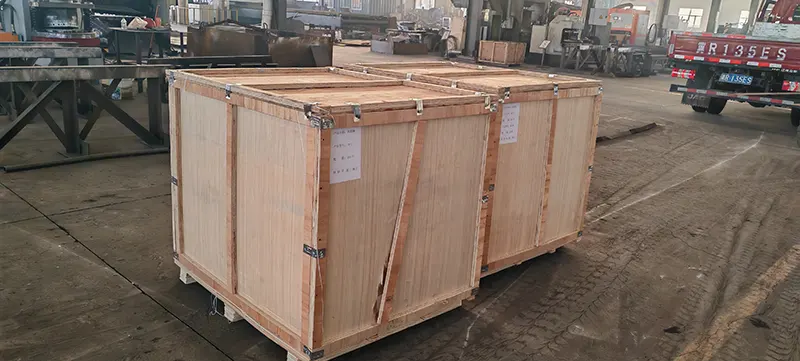

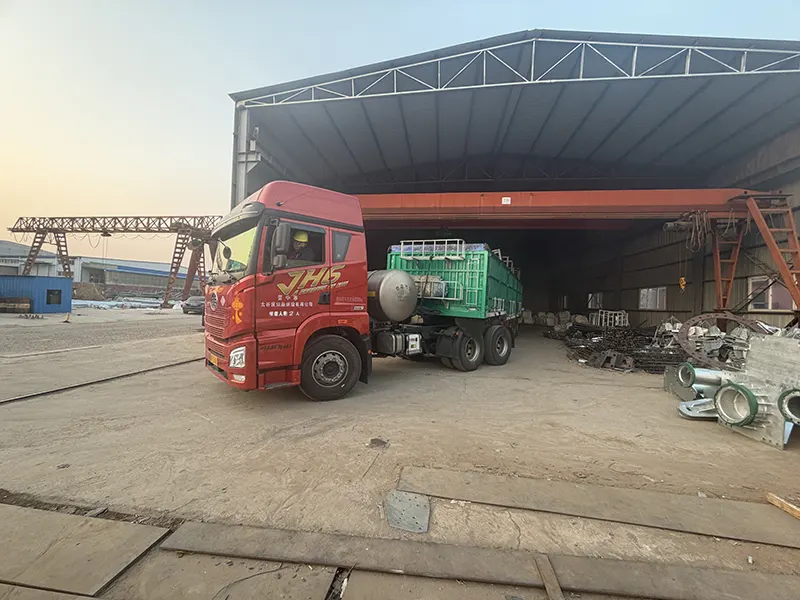

Anggota menara dibundel berdasarkan urutan perakitan, diikat dengan tali baja, dan dilindungi dengan film plastik pada titik bantalan. Bagian-bagian kecil (baut, ring, fitting) dikemas dalam kotak dan diberi label dengan jelas. Ekspor pengepakan sesuai standar angkutan laut, dimuat langsung dari bengkel kami ke kontainer atau kapal breakbulk di Pelabuhan Qingdao.

Dokumentasi: Faktur Komersial, Daftar Pengepakan, Bill of Lading, Surat Keterangan Asal, Sertifikat Uji Material, Laporan Galvanisasi. Untuk harga menara saluran transmisi tegangan tinggi 400kV, pesanan massal, atau penawaran harga, hubungi tim penjualan ekspor kami.

Pertanyaan Umum

T: Informasi apa yang Anda perlukan untuk mengutip menara saluran transmisi tegangan tinggi 400kV?

A: Jenis menara (suspensi/tegangan/sudut), tinggi, tegangan saluran, ukuran dan tegangan konduktor, desain pembebanan angin dan es, dan standar yang berlaku (IEC, GB, atau lokal). Jika Anda memiliki gambar menara, kami dapat mengutip langsung dari gambar tersebut — kirimkan PDF atau DWG kepada kami dan kami akan merespons dalam waktu 48 jam.

T: Dapatkah Anda menyediakan menara untuk satu jalur lengkap, bukan hanya satu jenis?

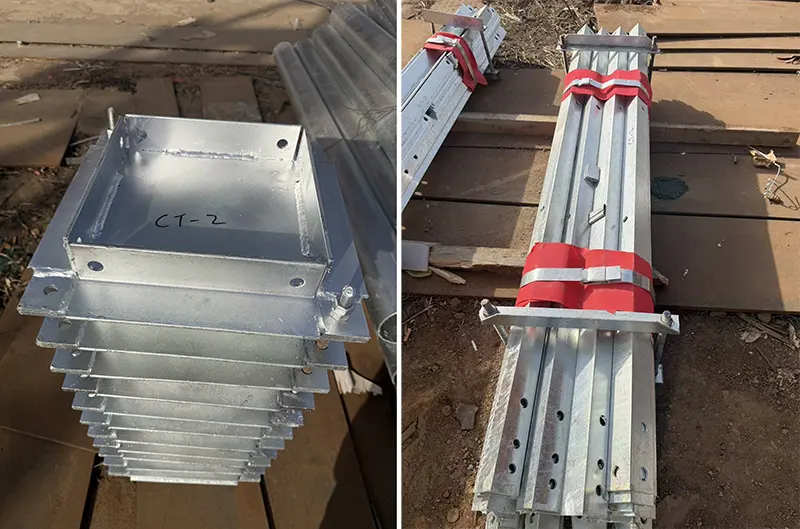

J: Ya. Kami membuat jadwal menara lengkap — menara suspensi, tegangan, sudut, dan terminal — untuk menyelesaikan proyek jalur 400kV. Kami juga menyediakan sudut rintisan pondasi dan perangkat keras koneksi.

T: Berapa jumlah pesanan minimum Anda?

A: Untuk menara yang disesuaikan, MOQ adalah 1 set untuk tujuan prototipe atau pengujian. Untuk harga produksi, kami menyarankan untuk memesan setidaknya 10 set untuk mendapatkan keuntungan dari efisiensi fabrikasi batch.

T: Bagaimana Anda memastikan menara terpasang tepat di lokasi tanpa pengerjaan ulang?

A: Setiap jenis menara menjalani perakitan percobaan penuh sebelum digalvanis. Lubang baut dibuat dengan pelubangan/pengeboran CNC presisi, dan setiap bagian ditandai pada gambar. Catatan kami: kru ereksi merakit menara kami tanpa melakukan penggilingan atau reaming.

T: Apa syarat pembayaran dan pengiriman Anda?

A: Biasanya deposit T/T 30%, diimbangi dengan T/T atau L/C pada pandangan sebelum pengiriman. Untuk 30 set, pengiriman dalam 20 hari kerja setelah deposit. EXW, FOB, CFR, atau CIF Qingdao — pilihan Anda.
