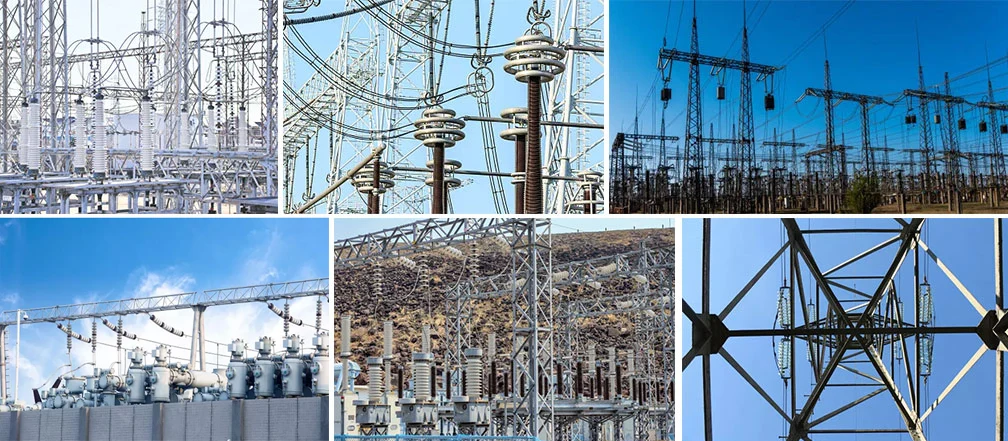

Struktur Gardu Induk 500KV Saluran Transmisi Listrik

Mao Tong adalah China 500KV Substation Structure Electricity Transmission Line produsen, pemasok dan eksportir terkemuka. Qingdao Mao Tong
Gardu cerdas

Gardu cerdas adalah peningkatan dan pengembangan gardu digital. Berdasarkan gardu digital, dikombinasikan dengan kebutuhan smart grid, teknologi otomasi gardu diperkaya untuk mewujudkan fungsi gardu cerdas. Desain dan konstruksi gardu cerdas harus dilakukan dengan latar belakang smart grid. Itu harus memenuhi persyaratan pembangunan dan pengembangan jaringan pintar di negara kita, dan mencerminkan karakteristik informatisasi, digitalisasi, otomatisasi, dan interaksi jaringan pintar di negara kita.

Gardu induk cerdas memiliki karakteristik fungsional sebagai berikut:

1. Hubungkan seluruh jaringan dengan erat.

2. Mendukung jaringan listrik pintar.

3. Gardu cerdas dengan tingkat tegangan tinggi memenuhi persyaratan jaringan transmisi UHV.

4. Gardu cerdas tegangan menengah dan rendah memungkinkan akses catu daya terdistribusi.

5. Visualisasi jarak jauh.

6, peralatan dan fasilitas desain standar, instalasi modular.

Untuk memperkuat tingkat manajemen gardu terpadu dan gardu induk tanpa pengawasan dalam produksi keselamatan, keamanan anti-pencurian, pemantauan kebakaran dan aspek lainnya, semakin banyak perusahaan listrik mempertimbangkan pembangunan sistem pemantauan citra jarak jauh terpusat, yang mempromosikan pengembangan jaringan pemantauan daya terintegrasi. Dengan video digital IP, ia dapat memantau dan memantau data yang relevan, parameter lingkungan, dan gambar dari setiap gardu/stasiun, dan secara langsung memahami dan menguasai situasi setiap gardu/stasiun secara real time, dan menanggapi situasi secara waktu, sehingga untuk memenuhi kebutuhan banyak gardu regional.

Gardu induk hanyalah tempat di mana tegangan dan arus diubah. Untuk mentransmisikan energi listrik dari pembangkit listrik ke pengguna jarak jauh, energi listrik harus dikuatkan dan diumpankan kembali ke jaringan tegangan tinggi, dan kemudian tegangan dapat diturunkan tekanannya sesuai dengan kebutuhan pengguna terdekat. Gardu induk telah menjadi bagian tak terpisahkan dari sistem tenaga dengan mengangkat dan menurunkan tegangan dan mentransmisikan daya ke pengguna.
Selama 100 tahun sejarah pengembangan bersama pembangkit listrik dan sistem tenaga listrik, perubahan besar telah terjadi di lokasi konstruksi, level tegangan, dan kondisi peralatan gardu induk.

Di lokasi pembangunan gardu induk, dari semua gardu induk luar ruangan yang asli, secara bertahap muncul gardu dalam ruangan dan beberapa gardu bawah tanah, area gardu induk dan gardu luar ruangan asli yang terbuka banyak menyusut.

Dalam hal level tegangan, dengan perkembangan teknologi ketenagalistrikan, sejumlah kecil gardu 110kV dan 220kV digunakan sebagai gardu pusat. Mode transmisi jaringan kecil gardu terminal 35kV secara bertahap berkembang menjadi mode transmisi jaringan besar gardu UHV 1000kV dan 500kV sebagai gardu pusat, dan gardu induk 220kV dan 110kV sebagai gardu terminal.

Pada aspek peralatan kelistrikan, peralatan utama dari yang semula open outdoor equipment, secara bertahap dikembangkan menjadi fully closed gas combination (GIS) dan semi-enclosed gas combination (HGIS); Perangkat sekunder dikembangkan dari transistor awal dan perlindungan sirkuit terpadu hingga perlindungan komputer mikro.
Desain struktur dan tata letak peralatan gardu induk modern harus memenuhi enam persyaratan berikut:

1. Gardu induk 10kV yang terpasang di bagian bawah bangunan tidak perlu dibagi menjadi beberapa ruangan. Transformer dan switchgear tegangan tinggi dan rendah dapat diatur di lantai yang sama dan di ruangan yang sama.

2. Tata letak gardu dalam ruangan harus kompak dan masuk akal untuk memfasilitasi operasi, pemeliharaan, pengujian dan inspeksi personel operasi. Posisi pemasangan kabinet sakelar harus memenuhi persyaratan lebar saluran minimum, dan mempertimbangkan persyaratan pengembangan dan perluasan;

3. Tata letak setiap ruang serbaguna di gardu induk harus ditata secara rasional. Ruang distribusi tegangan tinggi bersebelahan dengan ruang kapasitor tegangan tinggi, dan ruang distribusi tegangan rendah bersebelahan dengan ruang trafo.

4. Fasilitas ruang distribusi tegangan tinggi dan rendah harus memenuhi persyaratan keselamatan dan pencegahan kebakaran, dan bahan yang mudah terbakar tidak boleh digunakan dalam dekorasi stasiun;

5. Pintu ruang distribusi tegangan tinggi dan rendah, ruang kapasitor dan ruang trafo harus dibuka ke luar, dan pintu dua ruang distribusi yang berdekatan harus dibuka dua arah;

6. Ruang distribusi tegangan tinggi dan rendah, ruang kapasitor, ruang trafo dan ruang kontrol utama harus dilengkapi dengan fasilitas untuk mencegah hujan, salju, ular, tikus dan lainnya masuk melalui pintu, jendela dan selokan kabel.
