Menara Tenaga Listrik Galvanis Panas 66kv 120kv 220kv

Pengenalan menara listrik:

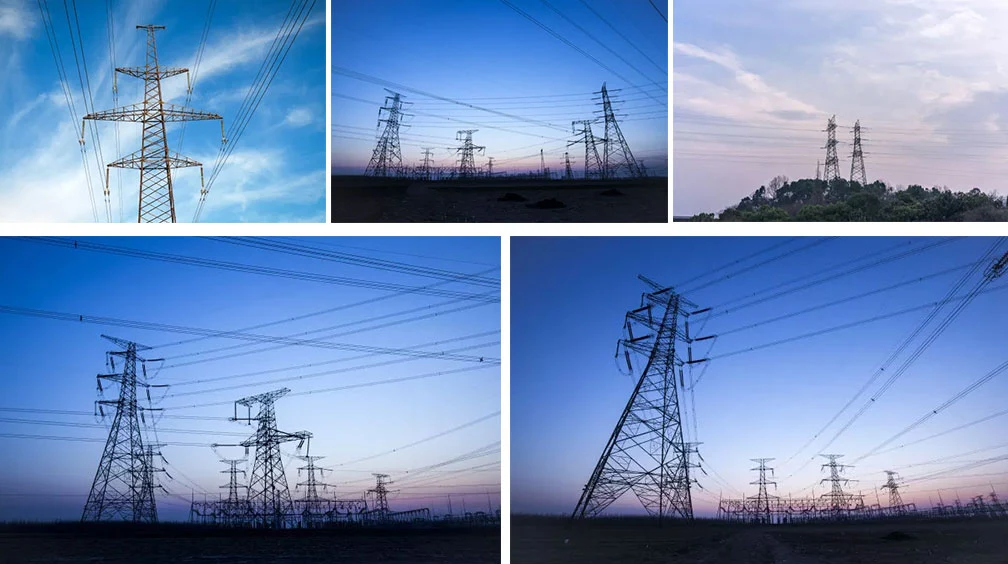

Menara listrik merupakan struktur menara trapesium atau segitiga dengan ketinggian 25-40 meter. Ini adalah struktur rangka baja. Menara listrik sebagian besar dibangun di dekat pembangkit listrik dan stasiun distribusi di lapangan. Mereka adalah fasilitas penting di sektor ketenagalistrikan, dapat melewati saluran listrik dan berperan sebagai perlindungan dan dukungan. Desain, manufaktur, pemasangan, pemeliharaan dan pemeriksaan kualitas menara listrik merupakan jaminan penting bagi pengoperasian dan pengembangan sistem tenaga modern.

Klasifikasi menara:

1. Menara saluran tegangan tinggi dibagi menjadi menara singgung dan menara tegangan. Menara sudut adalah sejenis menara tegangan, dan menara cathead adalah sejenis menara singgung.

2. Seperti menara singgung, isolator adalah menara cathead gantung vertikal, menara tegangan, dan isolator horizontal, yang digunakan untuk mencegah menara loop jatuh, memutar garis, dll.

3. Tegangan tergantung jumlah isolator, 1-2 buah: 10KV, 3-5 buah, 35KV, 7 buah 110KV, 14-16 buah 220KV, 28 buah 500KV. Jika Anda melihat lebih banyak, Anda tidak perlu menghitungnya. Anda dapat melihat panjangnya secara kasar.
Ini dibagi menjadi:

4. Lima jenis cangkir anggur, kepala kucing, tipe atas, tipe kering dan tipe tong

5. Dapat dibagi menjadi menara tegangan, menara singgung, menara sudut, menara transposisi (pengganti menara posisi fasa konduktor), menara terminal dan menara penyeberangan sesuai dengan tujuannya.

Persyaratan Menara Tenaga Listrik Galvanis Panas 66kv 120kv 220kv:

Ukuran dan bentang menara harus memenuhi persyaratan sirkuit: jarak aman kecil yang diperlukan harus dijaga antara konduktor dan tanah, bangunan, pohon, kereta api, jalan raya, sungai dan saluran udara lainnya, antara konduktor dan konduktor, antara konduktor dan konduktor petir. Sudut proteksi konduktor petir ke konduktor dan jarak kecil horizontal antara dua konduktor petir bila menggunakan konduktor petir ganda harus memenuhi peraturan terkait.

Memuat:

Menara saluran transmisi terutama menanggung beban angin, beban es, tegangan saluran, beban mati, berat personel dan peralatan selama pemasangan atau pemeliharaan, serta beban saluran putus dan aksi seismik. Kombinasi yang masuk akal dari beban-beban ini dalam kondisi meteorologi yang berbeda harus dipertimbangkan dalam desain. Beban mati meliputi berat menara, saluran, alat kelengkapan, isolator, gaya resultan sudut saluran, dan tegangan tidak seimbang sepanjang saluran. Setiap negara memiliki peraturan berbeda mengenai beban putus dalam hal jumlah kabel putus (umumnya tidak termasuk putusnya konduktor dan konduktor petir secara bersamaan), besarnya tegangan putus, dan kondisi meteorologi selama putusnya.

Menara ini umumnya disederhanakan menjadi analisis statis. Untuk beban dinamis seperti angin, garis putus-putus, dan gempa bumi, aksi dinamis biasanya dihitung dengan mengalikan koefisien getaran angin, koefisien tumbukan garis putus-putus, dan koefisien respons gaya seismik berdasarkan analisis statik.
