Qingdao Maotong ® Power Tower Co., Ltd. adalah pabrik yang didedikasikan untuk produksi dan pemasangan bajamenaratiang dan berbagai struktur baja seperti Menara Saluran Listrik Tangen Suspensi Baja Listrik, menara cerobong asap, menara proteksi petir, menara anemometer, menara pelatihan, menara proses atap, menara tabung tunggal, pohon bionik, stasiun pangkalan terpadu, menara komunikasi, menara pemantauan, listrik menara, menara TV, Menara Tiang Listrik Monople Single Tubular, dll.

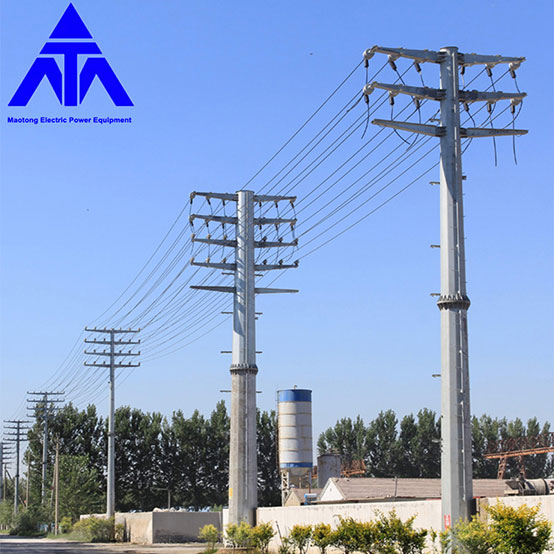

Mayoritas tiang pipa baja digunakan di jalan-jalan kota dan pinggiran kota. Oleh karena itu, medan pada umumnya datar atau merupakan medan yang relatif landai dan bergelombang. Nilai 0,8 dapat memenuhi perencanaan bentang dengan lebih baik, bergantung pada situasinya.

Catatan

1: Saat Anda berencana menghitung bentang, Anda harus mempertimbangkan sepenuhnya apakah itu tiang pipa baja tegangan atau tiang pipa baja suspensi.
2: Jika panjang tali isolator batang pipa baja tarik, data yang dimasukkan harus 0. λ=  0

3: Hati-hati γ Ini adalah kondisi meteorologi yang sesuai dengan penurunan maksimum. Ini belum tentu merupakan beban spesifik bobot mati, tetapi juga bobot mati ditambah beban spesifik bobot es.

Rentang horizontal

Bentang horizontal (juga disebut bentang angin) digunakan untuk menghitung beban angin menara, yang umumnya 1,1~1,4L, dan 1,1 untuk tiang pipa baja.
Kita ketahui bersama bahwa gaya yang terjadi pada menara dapat dianalisis melalui sistem koordinat tiga dimensi, dimana arah sepanjang garis disebut memanjang (arah Y), arah tegak lurus garis disebut melintang (arah X), dan akhirnya arah tegak lurus disebut arah Z. Beban horizontal merupakan kondisi gaya menara pada arah X.

Biasanya kita perlu memeriksa bentang horizontal menara yang diijinkan selama desain.

Dapatkan Penawaran Sekarang

Rentang vertikal

Bentang vertikal (juga disebut bentang vertikal) digunakan untuk menghitung beban vertikal menara, yang umumnya 1,2~2,0Lh, dan 1,2 untuk tiang pipa baja;
Faktanya, dalam praktik teknik, bentang horizontal juga dianggap bertambah 50~150 meter sebagai bentang vertikal, tetapi situasi ini jarang terjadi, dan umumnya dianalisis berdasarkan situasi spesifik.

Kita dapat memahami bentang vertikal dengan cara ini: seseorang dapat membawa tiang bahu dengan mudah jika bebannya sesuai. Jika beratnya melebihi batas orang tersebut, maka akan hancur.

faktor keamanan

Setelah membicarakan bentang, hal berikutnya yang perlu disampaikan adalah faktor keamanan: faktor keamanan merupakan dasar penting untuk menentukan gaya pada menara dan menemukan lokasi kendur.
Hal ini terutama ditentukan oleh spesialisasi kelistrikan sesuai dengan situasi penentuan posisi. Untuk mempermudah perhitungan, faktor keamanan menara besi siku atau konduktor menara pipa baja umumnya 2,5; Faktor keamanan tiang pipa baja tidak boleh kurang dari 4; Faktor keamanan kawat tanah tiang pipa baja desain universal 110kV dari State Grid Corporation of China adalah 7,0~8,0.
Saya telah mengadopsi nilai 2,5 dalam proyek relokasi, tetapi saya akan menghadapi situasi di mana bentang yang terisolasi tidak dapat memenuhi persyaratan merangkai selama proses merangkai, dan bahkan lengan silang telah berubah bentuk.
Saya juga telah melakukan banyak analisis dan penelitian. Berdasarkan analisis, alasan utamanya adalah:

Lengan silang tiang pipa baja merupakan struktur kantilever, dan bidang kontak antara lengan silang dan badan tiang relatif kecil. Meskipun kekuatan teoritis memenuhi persyaratan, kekakuan lengan silang mungkin tidak memenuhi persyaratan; Spesifikasi kekakuan lengan silang belum memberikan persyaratan yang jelas, yang didasarkan pada kenyataan bahwa tidak terjadi deformasi pada aspek visual dan sensorik.
