Menara Kisi Tubular Baja Sudut Menara Saluran Listrik

Menara Kisi Tubular Baja Sudut Menara Saluran Listrik berkualitas tinggi ditawarkan oleh produsen Cina Mao Tong. Qingdao Maotong ® Electric Power Equipment Co., Ltd. Ruang lingkup bisnis utama perusahaan: dukungan tenaga surya, produk fotovoltaik, gardu induk dan pembangkit listrik tenaga air, menara saluran transmisi, menara baja dan tiang pipa baja, aksesoris besi (baut jangkar, baja dasar), menara komunikasi, peralatan jalur kereta api dan komponen listrik serta struktur baja lainnya.

Gardu cerdas

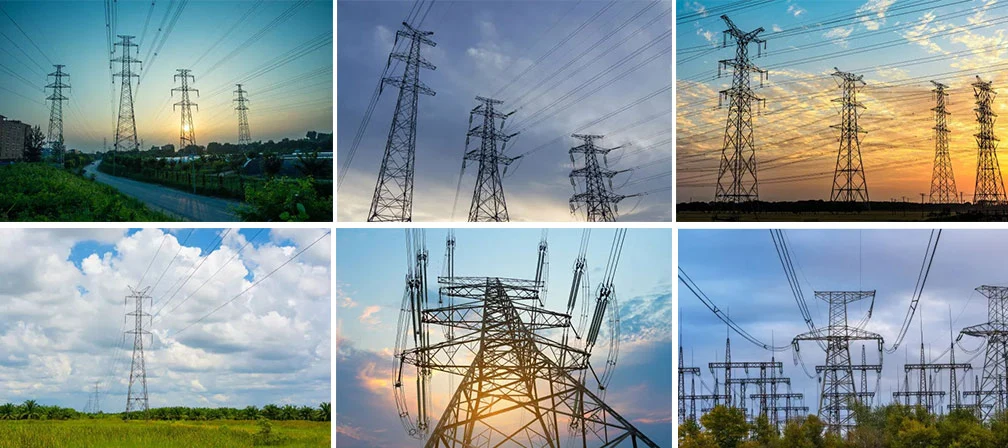

Menara listrik, juga dikenal sebagai menara saluran transmisi, menurut bentuknya umumnya dibagi menjadi: tipe kaca, tipe kepala kucing, pada tipe, tipe kering dan tipe ember lima, sesuai dengan kegunaan poinnya adalah: Menara tegangan, menara linier, menara sudut, menara transposisi (mengubah posisi fase kawat menara), menara terminal dan menara bentang, dll., karakteristik strukturalnya adalah bahwa semua jenis menara adalah struktur rangka ruang, batangnya terutama terdiri dari baja Sudut ekuivalen tunggal atau baja Sudut kombinasi, bahannya umumnya Q235 (A3F) dan Q345 (16Mn), dan sambungan antar batang dibuat dari baut kasar. Dengan sambungan geser baut, seluruh menara terdiri dari baja Sudut, pelat baja penghubung dan baut, bagian-bagian individual seperti kaki menara dengan beberapa pelat baja yang dilas menjadi satu komponen, sehingga galvanisasi celup panas, pengangkutan dan pemasangan konstruksi sangat nyaman. Untuk menara yang tingginya di bawah 60m, paku kaki dipasang pada salah satu bahan utama menara untuk memudahkan petugas konstruksi memanjat menara.

Struktur Menara:

Keseluruhan menara terutama terdiri dari tiga bagian: kepala menara, badan menara, dan kaki menara. Kalau kabel, tower juga menambah bagian kabel. Kepala menara dari kaki menara ke penampang menara berubah drastis (garis putus-putus) keluar dari bagian atas kepala menara, jika tidak terjadi perubahan cepat pada bagian tersebut, maka lengan melintang bawah tali bagian bawah berada di atas kepala menara. Ruas tiang di atas pondasi kaki menara disebut tiang. Bagian antara tiang dan tiang disebut tiang.

Parameter Teknis:

1, tegangan: 10kv-220kv (tegangan khusus)
2. Model: menara linier, menara sudut, menara terminal, menara cabang; Lingkaran tunggal dan ganda; Dapat dipasang dengan braket kabel, braket arester, dan braket papan isolator.
3, tekanan angin dasar: w0= 0,35-0,95KN /m2
4, intensitas fortifikasi seismik: 8 derajat dan luas kurang dari 8 derajat
5, daya dukung pondasi: 100 dan 200 KN/m2 di atas
6, ketebalan es: ≤10mm
7, tegak lurus: ≤1/1000
8. Perawatan: galvanisasi celup panas
9. Standar penerapan: Standar nasional
