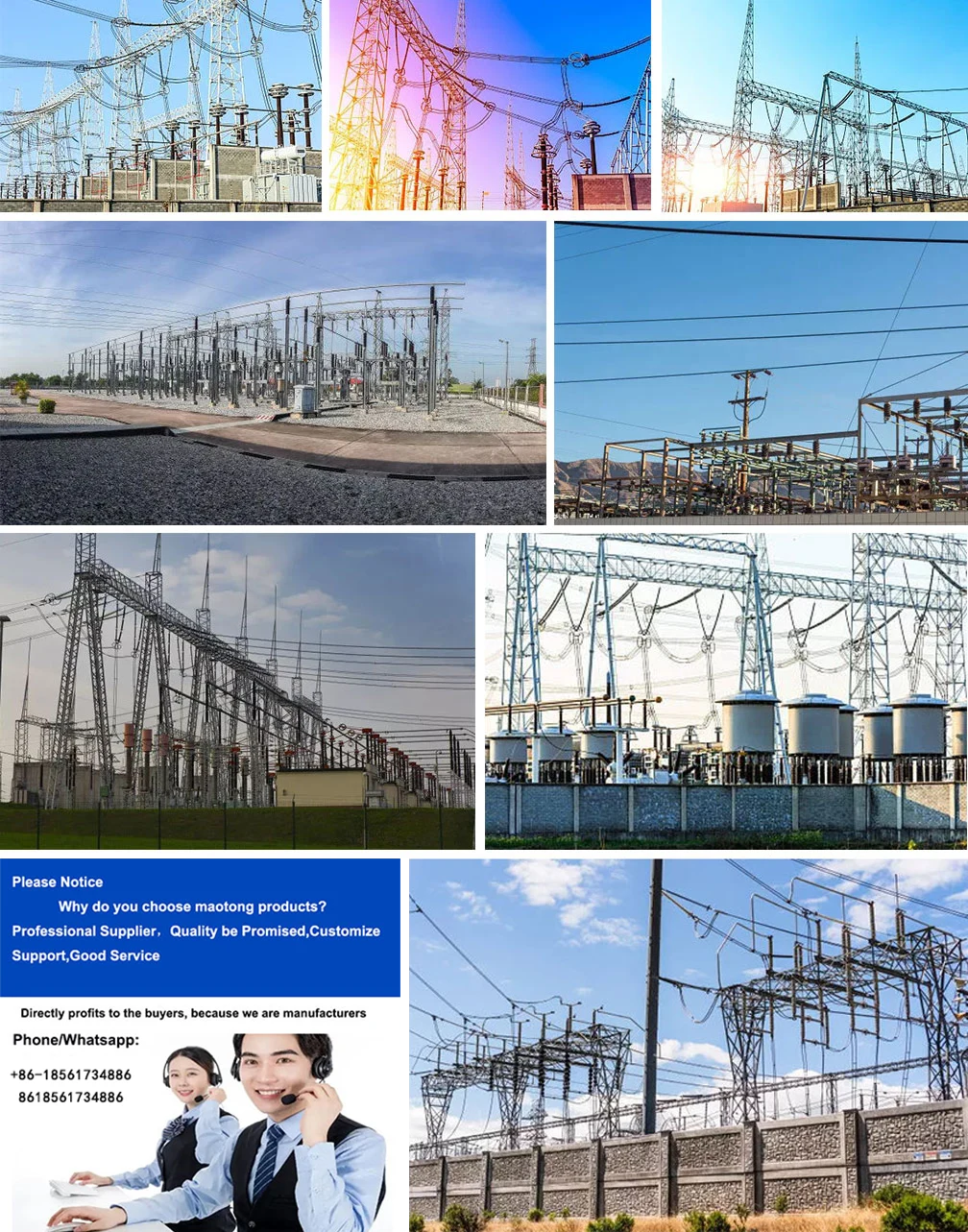

Struktur Gardu Transmisi Listrik Trafo 220kv

Struktur Gardu Transmisi Listrik Transformator berkualitas tinggi 220kv ditawarkan oleh pabrikan Cina Mao Tong. Beli Struktur Gardu Transmisi Listrik Trafo 220kv yang langsung berkualitas dengan harga murah. Gardu listrik transmisi profesional Maotong®, Klasifikasi dan karakteristik gardu induk dijelaskan secara singkat. Dalam hal jaringan listrik, Anda tidak dapat melakukannya tanpa gardu induk. Gardu induk adalah fasilitas di persimpangan saluran dalam jaringan tenaga listrik untuk mengubah tegangan, pertukaran daya, dan mengumpulkan serta mendistribusikan energi listrik.


Jika dibagi menurut tata letak gardu induk, maka secara umum gardu induk dapat dibagi menjadi gardu induk luar ruangan, gardu induk dalam ruangan, dan gardu induk bawah tanah. Gardu induk dalam ruangan dibagi menjadi gardu induk semua dalam ruangan dan gardu induk setengah dalam ruangan sesuai dengan tata letak trafo utama dan peralatan listrik utama tegangan tinggi. Gardu induk luar ruangan, trafo utama, dan peralatan listrik utama tegangan tinggi disusun di luar ruangan.

Pengaturan ini menempati area yang luas, dan perangkat serta bangunan listrik dapat sepenuhnya memenuhi persyaratan berbagai jenis jarak, seperti jarak keselamatan listrik, jarak kebakaran, dll., yang memudahkan pengoperasian, pemeliharaan, dan perbaikan. Sangat cocok untuk konstruksi di daerah pinggiran kota atau pedesaan.

Seluruh gardu induk dalam ruangan, trafo utama dan semua peralatan listrik tegangan tinggi dan rendah disusun di dalam ruangan. Gardu induk jenis ini mengurangi total luas lantai, namun memiliki persyaratan yang lebih tinggi untuk tata letak interior bangunan. Ini memiliki karakteristik kompak, perbedaan ketinggian yang besar dan ketinggian lantai yang berbeda, sehingga mudah untuk memenuhi kebutuhan lanskap sekitarnya. Cocok untuk kawasan perkotaan yang padat penduduk, atau berlokasi di kawasan pesisir pantai, danau garam, pabrik kimia dan kawasan lain dengan tingkat polusi udara tinggi.

Setengah gardu dalam ruangan, trafo utama atau tata letak peralatan listrik tegangan tinggi utama di luar ruangan, stasiun dalam ruangan digabungkan dengan cara menghemat area, keselarasan yang indah dengan lingkungan sekitar, kondisi pengoperasian peralatan dan gardu trafo tipe luar ruangan, keuntungan dari biaya yang relatif rendah dalam perekonomian kota-kota kecil yang relatif maju serta kebutuhan untuk memberikan pertimbangan penuh terhadap lingkungan dan koordinasi indeks ekonomi dan teknis pembangunan regional.



Gardu bawah tanah dibagi menjadi gardu bawah tanah penuh dan gardu semi bawah tanah. Bangunan utama dari seluruh gardu bawah tanah dibangun di bawah tanah, dan trafo utama serta peralatan listrik utama lainnya dipasang di bangunan bawah tanah.

Hanya sejumlah kecil bangunan seperti ventilasi dan peralatan gardu induk, pintu masuk dan keluar personel yang dibangun di atas tanah, serta peralatan pendingin dan ruang kendali utama trafo utama besar yang dapat disusun di atas tanah. Gardu induk semi bawah tanah sebagian besar merupakan bangunan bawah tanah, dan trafo utama atau peralatan listrik utama lainnya sebagian dipasang di bangunan bawah tanah. Gardu Induk Bawah Tanah cocok dibangun di kawasan padat bangunan dan padat penduduk.

Berdasarkan status dan fungsi gardu induk dalam sistem tenaga listrik, gardu induk secara umum dapat dibedakan menjadi gardu induk penghubung, gardu induk penting daerah, dan gardu induk umum.

Gardu induk terletak pada titik pivot sistem tenaga listrik. Tegangan sisi tegangan tinggi umumnya 500 (750) kV, dan tegangan sisi tegangan menengah dan rendah umumnya 220kV (330kV) dan 35kV. Sisi tegangan tinggi dari gardu hub terhubung ke jaringan listrik regional dan terhubung ke beberapa sumber listrik besar, dan terdapat sejumlah besar transmisi daya di sisi tegangan tinggi.

Gardu induk ini dilengkapi dengan beberapa trafo penurun daya berkapasitas besar, yang mengunduh daya dari jaringan regional dan memasok listrik ke gardu induk penting di wilayah tersebut. Sisi beban gardu induk semacam ini seringkali menjadi titik tenaga utama jaringan listrik regional. Setelah pemadaman listrik seluruh stasiun akan membuat kerusakan sistem stabil, runtuhnya jaringan listrik, mengakibatkan kegagalan listrik dalam jumlah besar.

Gardu induk penting regional terletak di titik pivot jaringan regional. Tegangan sisi tegangan tinggi umumnya 220 (330) kV, dan tegangan sisi tegangan menengah dan rendah umumnya 110kV dan 35kV atau 10kV. Gardu induk jenis ini terutama mengunduh daya dari jaringan listrik regional dan menyuplai daya ke jaringan distribusi regional atau langsung ke pengguna. Setelah listrik padam di seluruh stasiun, hal ini dapat menyebabkan runtuhnya jaringan listrik regional dan mempengaruhi pasokan listrik di seluruh wilayah.

Gardu induk jenis ini memiliki persyaratan berbeda untuk kabel listrik utama karena perbedaan struktur jaringan listrik di berbagai wilayah. Misalnya, ketika struktur jaringan listrik regional kuat dan konfigurasi N-1 (atau N-2) terwujud, persyaratan keandalan kabel utama listrik di gardu induk relatif berkurang.

Gardu induk umum terletak di ujung jaringan distrik, juga dikenal sebagai gardu induk terminal. Tegangan samping tegangan tinggi sebagian besar 110kV, tetapi juga 220kV, dan tegangan samping tegangan menengah dan rendah umumnya 35kV dan 10kV. Ada juga sisi tegangan tinggi 110kV atau 220kV langsung turun ke 35kV atau 10kV. Catu daya step-down digunakan oleh pelanggan atau bisnis terdekat. Setelah pemadaman listrik di seluruh stasiun, hanya pengguna dan perusahaan terdekat yang terkena dampaknya, dan cakupan dampaknya kecil.
